背景技術：

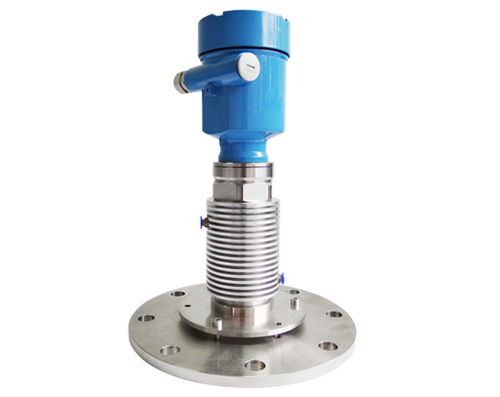

雷達液位計，是物聯網示范工程之一，該項目主要任務是:通過對部隊油料油庫信息的智能感知、互連互通和信息綜合，實現部隊油庫智能化管理，有效提高部隊的綜合保障水平。

油庫儲油罐感知層由溫度、壓力、流量、液位等信息傳感器組成，雷達液位計是儲油罐油量的非接觸式測量裝置，采用發射一反射一接收的工作模式探測液位高度，具有安全可靠、精度高、壽命長、適應各種工作環境的特點，廣泛應用于石化、倉儲行業，是儲油罐的核心傳感器。

雷達液位計采用線性調頻連續波(FMCW)雷達體制，通過對發射信號和回波信號相參接收，形成與距離成比例關系的差頻信號，采用信號處理和高精度頻譜估計等技術手段來實現液位的高精度測量；通過現場總線實現與上位機的交聯和系統集成。

液位計采用線性調頻連續波(FMCW)雷達體制。收發單元的頻綜器產生Ku波段的FMCff信號并上變頻到K波段，形成功率不小于5mW的K波段信號，經環行器至天線單元向外輻射，回波信號由天線單元接收經環行器送到接收單元，接收單元對回波信號進行諧波混頻、帶通濾波、放大后，輸出包含距離信息的差頻信號，經A/D采樣形成數字信號，處理單元接收收發單元的差頻數字信號進行FFT處理、雜波抑制、目標檢測、頻譜估計等處理后，得到高精度的液位數據，通過現場總線送到上位機。
