3D雷達物位掃描儀

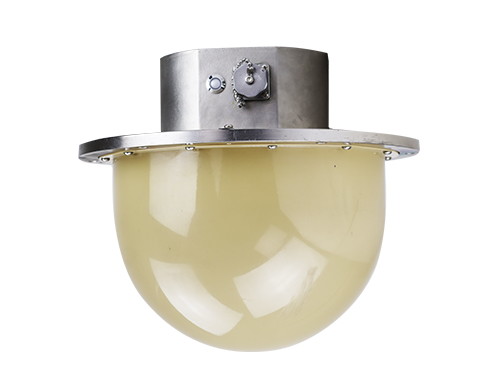

TC-3DF70P 3D雷達物位掃描儀 精細增強型

瀏覽:次      日期:2023-06-20日

           3D雷達物位掃描儀是我公司在多年從事雷達物位儀產品開發、應用的基礎上,根據市場需求和高頻雷達測量特性設計研發的產品。3D雷達物位儀基于調頻連續波(FMCW)測量技術,采用本公司專有的雷達波束掃描方案,實現了物料的多點掃描及3D成像。

           3D雷達物位掃描儀可以安裝在多種類型料倉上,對料倉內的物料進行電磁波束的掃描,通過 RS485數據接口,將多點掃描數據上傳給計算機,經成像軟件算法計算,復原料倉內物料的3D圖像,同時得到物料最高點、最低點、平均物位,物料體積、重量等信息。 對于一些不要求成像顯示的場合,通過3D雷達物位掃描儀本身嵌入式軟件計算,可以將用戶關心的料倉內物料的特定信息傳送給工業控制系統。


型號及其意義

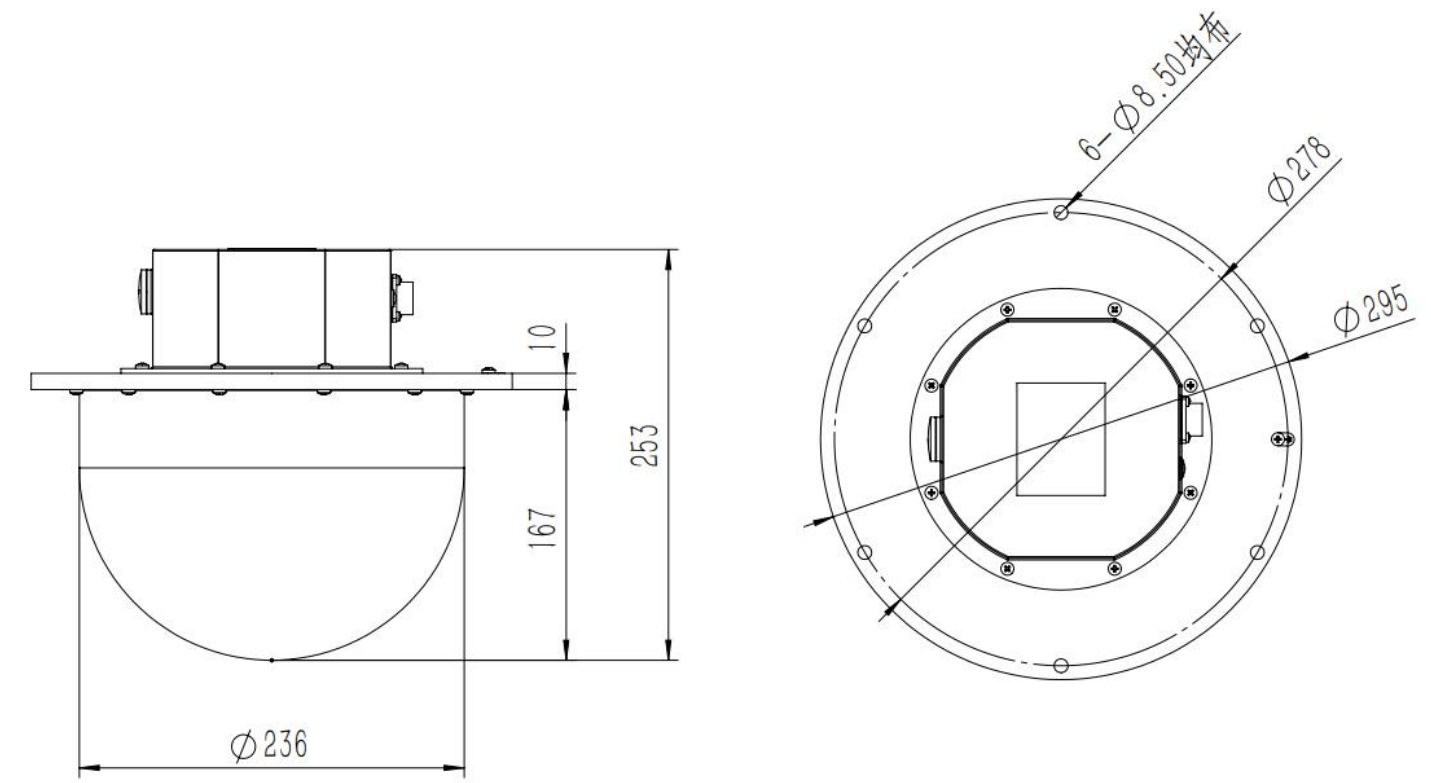

型號意義及尺寸




型號參數


型號TC-3DF70P
量程
70m
工作頻率
120~140GHz
掃描點數≥150個
掃描角度水平360°  俯仰±45°
掃描周期1~3min
體積測量精度
≤2%
供電電壓
DC12~28V
最大功率12W
工作溫度-40°C~70°C
防護等級IP67
法蘭尺寸295mm
信號輸出2路RS485/4~20mA/藍牙
防爆等級Ex ia lllC T200 90°C Da


功能優勢


○ 真掃描、真成像

通過專屬的雷達波束掃描方案,對料倉內的物料進行動態掃描,將掃描到的數據傳輸?shù)胶笈_的監測軟件進行成像分析,形成三維圖像,真實復原料倉內的物料形態。

○ 綜合物位測量:

最高物位、最低物位、平均物位、物料體積、質量、庫存容比等信息綜合測量,數據實時展現。智能精細化管理:料倉內物料的3D可視化成像展示,料位高、低狀態的預警,歷史數據的查詢,可用于庫存盤點,實現料倉的智能精細化管理。

○ 高精度和高可靠性測量:

采用調頻連續波(FMCW)技術,120-140GHZ高頻電磁波,抗干擾性強,防護等級高,能在高粉塵、高水汽等復雜工況下穩定運行。
